Котел настенный Logamax U022-24K

Фильтр

По популярности По алфавиту По цене

Быстрый просмотр

Насос циркуляционный Duca BPS 15-5D (голова) для котла Buderus Logomax (KGnasDucaLogG155)

5 172 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Резиновое кольцо (10x) (87161408060)

1 843 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Коллектор дымовых газов U022 (87161217620)

10 368 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Пружинная защёлка U022-28 (10 шт.) (87161483100)

1 613 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Крышка U022 (87161217590)

22 810 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Фронтальная панель U022 (87182234480)

5 530 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Резистор (87182234350)

3 974 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Уплотнение 3/4" (10 шт.) (87101031170)

1 613 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Термоманометр (87161044600)

20 218 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Шайба уплотнительная U022 (10 шт.) (87101030020)

1 152 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Труба U022 (87161034720)

11 578 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Резиновое кольцо (10 шт.) (87161408520)

3 629 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Шлейф (87161035080)

11 923 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Патрубок обратной гидролинии U022 (87161217310)

11 578 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Обшивка котла U022 - 24К (87161016750)

49 421 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Трансформатор (87472012940)

6 394 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Зажим (10 шт.) U022 (87161483450)

1 382 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Предохранитель T2A (10 шт.) (87445030110)

1 382 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Труба (87161034990)

6 739 ₽/шт

- +

В корзину

Быстрый просмотр

Bosch/Buderus Монтажная рама котла (87199053580)

42 336 ₽/шт

- +

В корзину

1 2 3

Запчасти Logamax: схема модели U022-24K

Схема общая

Каталог запчастей

Номер на схеме	Название элемента
1	Кожух
2	Теплообменник
3	Горелка
4	Газовая арматура
5	Насос/Патрубки
6	Блок управления
7	Вентилятор
8	Монтажная плита

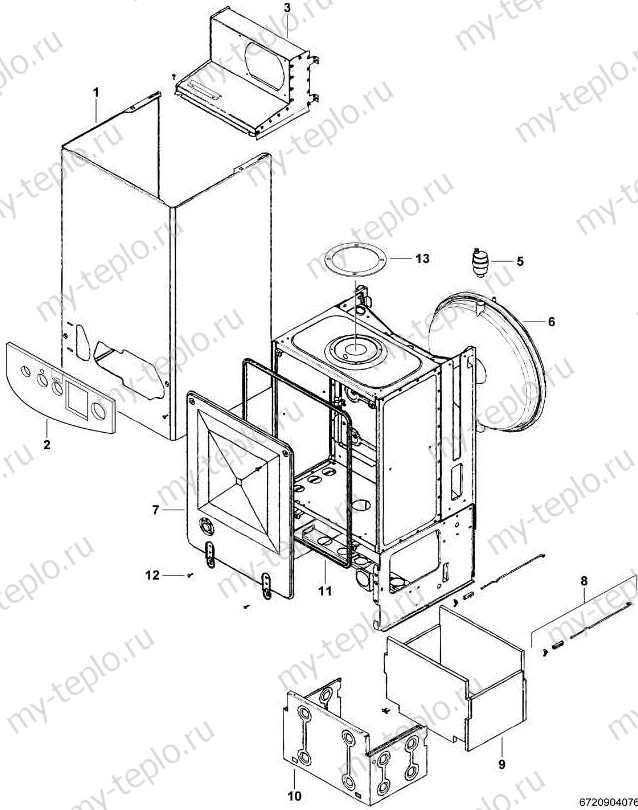

Схема №1: Кожух

Каталог запчастей

Номер на схеме	Название элемента	Артикул
1	Обшивка котла	87161016750
2	Фронтальная панель	87182234480
3	Коллектор дымовых газов	87161035260
6	Расширительный бак 8 л	87154071540
7	Крышка	87161217590
8	Комплект крепежа	87182234380
11	Прокладка	87161016600
13	Набор диафрагм	87160113430

Схема №2: Теплообменник

Каталог запчастей

Номер на схеме	Название элемента	Артикул
1	Теплообменник	87154065460
2	Патрубок обратной гидролинии	87161217310
4	Труба	87161034990
6	Зажим (10 шт.)	87161483450
8	Шайба уплотнительная	87101030020
9	Клипса	87113046950
10	Прокладка 1/2" (10 шт.)	87101030450
11	Комплект уплотнений 23,9х17,2х1,5	87101030430
12	Датчик температуры NTC	87182234340
13	Ограничитель нагрева STB 110°C	87172061620
14	Линия подпитки котла	87182234370
16	Ручка крана подпитки	87120000840
17	Резиновое кольцо 6x2,5 (10 шт.)	87167711640
18	Пружинная защёлка (10 шт.)	87161483540
19	Резиновое кольцо (10 шт.)	87161408200
20	Датчик подающей линии ГВС	87161423020
21	Турбинка	87182234430
23	Дроссельная втулка	87161412530
24	Зажим (10 шт.)	87113046680
25	Уплотнение 2.0x16.00 ID EP (10 шт.)	87161408140
26	Труба	87161034720
31	Ручка-регулятор	87160125550

Схема №3: Горелка

Каталог запчастей

Номер на схеме	Название элемента	Артикул
1	Горелка ZWA24-2	87160112740
2	Распределитель теплового потока	87113046920
3	Комплект форсунок для природного газа на котел	87160113450
4	Комплект электродов розжига с кабелями	87199051490
5	Винт M4x6 (10 шт.)	87199051460
6	Винт M5x12 мм (10 шт)	87186445550
7	Комплект уплотнений 23,9х17,2х1,5 (10 шт.)	87101030430
8	Крепеж горелки	87161035280

Схема №4: Газовая арматура

Каталог запчастей

Номер на схеме	Название элемента	Артикул
1	Газовая арматура для котлов	87182234360
2	Коллектор дымовых газов	87161217620
4	Комплект уплотнений 23,9х17,2х1,5	87101030430
5	Винт M4x6 (10 шт.)	87199051460
6	Резистор	87182234350

Схема №5: Насос/Патрубки

Каталог запчастей

Номер на схеме	Название элемента	Артикул
1	Насос	87161431160
2	Гидрораспределитель обратной линии	87161034900
3	Предохранительный клапан	87160102470
4	Пружинная защёлка	87161483540
5	Защелка (10 шт.)	87161483560
6	Патрубок обратной гидролинии	87161217310
7	Уплотнение (10 шт.)	87161408050
8	Патрубок	87160120730
9	Прокладка 1/2" (10 шт.)	87101030450
10	Резиновое кольцо (10x)	87161408060
11	Комплект уплотнений 23,9х17,2х1,5 (10 шт.)	87101030430
12	Прокладка (10 шт.)	87101031640
13	Резиновое кольцо (10 шт.)	87161408520
14	Пружинная защёлка	87161483100
16	Переходник	87161022720
17	Кран слива	87161034890
18	Корпус насоса	87161036010

Схема №6: Блок управления

Каталог запчастей

Номер на схеме	Название элемента	Артикул
2	Панель с ручками для настроек котла	19928566
4	Электронная плата HTII-2a/2e	87483005610
6	Кодирующий штекер для котла	87144211610
8	Трансформатор	87472012940
9	Термоманометр	87161044600
10	Предохранитель T2A (10 шт.)	87445030110
11	Предохранитель T1,25A (10 шт.)	19045223380
13	Шлейф	87161035080
15	Винт M 4x16 (10 шт.)	87134030130

Схема №7: Вентилятор

Купить запчасти Buderus Logamax U022-24К в Астрахани

Каталог запчастей

Номер на схеме	Название элемента	Артикул
1	Вентилятор	87161432011
2	Трубка Вентури	87161017310
3	Винт (10 шт.) 8x1/2	29106124240
4	Дифференциальное реле давления	87161461530
5	Крепление	87182234410
6	Гибкий шланг дифференциального реле давления розовый	87160101130
7	Гибкий шланг дифференциального реле давления (белый)	87160101147

Схема №8: Монтажная плита

Каталог запчастей

Номер на схеме	Название элемента	Артикул
5	Винт M5x12 мм (10 шт)	87186445550
6	Уплотнение 3/4" (10 шт.)	87101031170
9	ПАТРУБОК (КОМПЛЕКТ)	87107255730
10	Монтажная рама котла	87199053580
